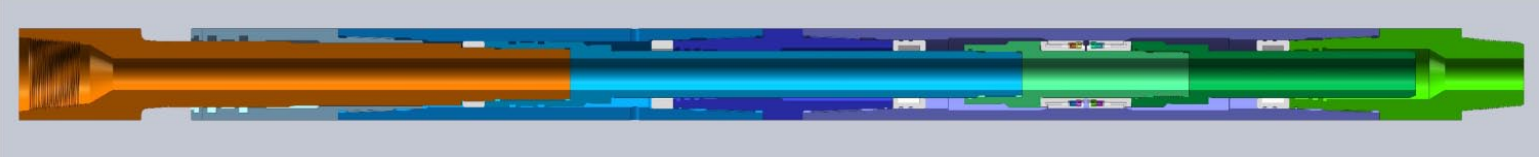

QYⅢ随钻震击器
产品简介
QYⅢ型全液压随钻震击器是一种随钻震击解卡工具，采用针阀式结构，上、下击均为液压式，可实现上击吨位和下击吨位的无级调节。能有效保护钻柱，提高使用寿命。液压储能机构采用专利设计，稳定性好。延时时间范围：30s～240s、使用温度范围：-40℃～180℃。采用新型特殊材料，具有更高的性能和安全性。普遍用于钻井、取芯、修井、打捞等。
技术参数
型号 | 工具外径 mm(in) | 水眼直径 mm(in) | 接头螺纹 | 许用工作拉力kN(lb) | 许用工作扭矩kN.m | 最大上击力kN(lb) | 最大下击kN(lb) | 上击行程mm | 下击行程mm | 拉开长度mm |
QY108Ⅲ | 108 (4 1/4) | 38 (1 1/2) | NC31 | 800 (180000) | 10 (7000) | 250 (55000) | 120 (26000) | 152 | 152 | 5835 |
QY121Ⅲ | 121 (4 3/4) | 50 (2) | NC38 | 1100 (250000) | 15 (11000) | 350 (78000) | 180 (40000) | 152 | 152 | 5770 |
QY127Ⅲ | 127 (5) | 50 (2) | NC38 | 1100 (250000) | 15 (11000) | 350 (78000) | 180 (40000) | 152 | 152 | 5768 |
QY159Ⅲ | 159 (6 1/4) | 57 (2 1/4) | NC46 | 2000 (450000) | 30 (22000) | 700 (160000) | 350 (78000) | 152 | 152 | 5939 |
QY165Ⅲ | 165 (6 1/2) | 57 (2 1/4) | NC50 | 2000 (450000) | 30 (22000) | 700 (160000) | 350 (78000) | 152 | 152 | 5939 |
QY172Ⅲ | 172 (6 3/4) | 57 (2 1/4) | NC50 | 2000 (450000) | 30 (22000) | 700 (160000) | 350 (78000) | 152 | 152 | 5939 |
QY178Ⅲ | 178 (7) | 70 (2 3/4) | NC50 | 2400 (540000) | 35 (25800) | 800 (180000) | 400 (90000) | 152 | 152 | 6000 |
QY203Ⅲ | 203 (8) | 76.2 (3) | 6 5/8REG | 2800 (630000) | 45 (33000) | 1000 (225000) | 500 (110000) | 152 | 152 | 6000 |
QY216Ⅲ | 216 (8 1/2) | 76.2 (3) | 6 5/8REG | 2800 (630000) | 45 (33000) | 1000 (225000) | 500 (110000) | 152 | 152 | 6000 |
QY229Ⅲ | 229 (9) | 76.2 (3) | 7 5/8REG | 3000 (630000) | 65 (26000) | 1200 (270000) | 600 (132000) | 152 | 152 | 6106 |
