车装/拖挂修井机
产品简介

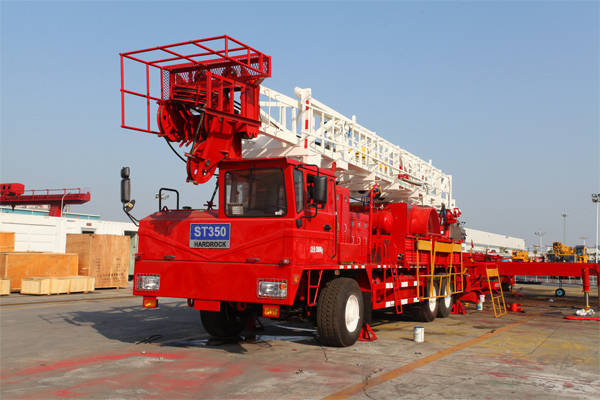

凯特维尔提供的车载修井机是一种机械液力传动的新型修井机，修井机的动力、绞车、井架、游车系统及传动机构全部装载于自走式底盘上，对于提高修井作业搬迁效率具有很大的优势。车载修井机系列修井深度可覆盖2000米～9000米，绞车功率覆盖250～1000HP，具有作业负荷大、性能可靠、越野能力强、移运方便，作业和搬迁费用低等特点，并可为高寒、沙漠、高原等地区设计开发特殊要求的产品。
产品特点
设计制造符合API Q1、4F、 7K、8C等规范，产品带API标记；
基本参数和总体设计符合GB/T 23505《石油钻机和修井机》；
基于软件对井架、底座等关键部件进行强度分析；
高度模块化，实现快速移运；
采用机械传动，操作灵活，维护保养简单；
采用油田专用越野底盘，通过性强，适应油田复杂路况，使用寿命长。
技术参数
产品型号 | XJ700Z(T) | XJ900Z(T) | XJ1100Z(T) | XJ1350Z(T) | XJ1600Z(T) | XJ1800CZ(T) | XJ2250CZ(T) | |
最大钩载kN(lb) | 700 (160000) | 900 (200000) | 1100 (250000) | 1350 (300000) | 1600 (360000) | 1800 (400000) | 2250 (500000) | |
额定钩载kN(lb) | 400 (90000) | 600 (130000) | 800 (180000) | 1000 (225000) | 1200 (270000) | 1500 (337000) | 1800 (400000) | |
名义修井深度m(ft) | 小修深度73mm (2 7/8")油管 | 3200 (10500) | 4000 (13100) | 5500 (18000) | 7000 (23000) | 8500 (27900) | — | — |
大修深度73mm (2 7/8")钻杆 | 2000 (6560) | 3200 (10500) | 4500 (14800) | 5800 (19000) | 7000 (23000) | 8000 (26200) | 9000 (29500) | |
柴油机功率kW(hp) | 224 (300) | 280 (375) | 403 (540) | 403 (540) | 470 (630) | 2×403 (2×540) | 2×470 (2×630) | |
绞车额定功率kW(hp) | 185 (250) | 260 (350) | 335 (450) | 410 (550) | 485 (650) | 560 (750) | 745 (1000) | |
主刹车型式 | 带刹 | 带刹或盘刹 | 带刹或盘刹 | 带刹或盘刹 | 带刹或盘刹 | 带刹或盘刹 | 带刹或盘刹 | |
游动系统绳数 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | |
钻井钢丝绳直径mm(in) | 22 (7/8) | 26 (1) | 26 (1) | 29 (1 1/8) | 29 (1 1/8) | 32 (1 1/4) | 32 (1 1/4) | |
游动系统滑轮外径mm(in) | 610 (24) | 760 (30) | 760 (30) | 760 (30) | 760 (30) | 915 (36) | 915 (36) | |
井架高度m(ft) | 22 (72) | 32 (105) | 33 (108) | 33 (108) | 35 (115) | 38 (125) | 38(125) | |
自走式底盘 | 6×6 | 8×8或 10×8 | 10×8 | 10×8 | 12×8 | 14×8 | 14×10 | |
拖挂式底盘 | — | 3轴 | 3轴 | 3轴 | 4轴 | 5轴 | 5轴 | |
备注 | C-双内燃机驱动齿轮并车；Z-自走式底盘；T-拖挂式底盘 | |||||||
